布袋除塵器
袋式除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。濾袋采用紡織的濾布或非紡織的氈制成，利用纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入袋式除塵器后，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰斗，含有較細小粉塵的氣體在通過濾料時，粉塵被阻留，使氣體得到凈化。
袋式除塵器高的除塵效率是與它的除塵機理分不開的。含塵氣體由除塵器下部進氣管道,經導流板進入灰斗時,由于導流板的碰撞和氣體速度的降低等作用,粗粒粉塵將落入灰斗中,其余細小顆粒粉塵隨氣體進入濾袋室,由于濾料纖維及織物的慣性、擴散、阻隔、鉤掛、靜電等作用,粉塵被阻留在濾袋內,凈化后的氣體逸出袋外,經排氣管排出。濾袋上的積灰用氣體逆洗法去除,清除下來的粉塵下到灰斗,經雙層卸灰閥排到輸灰裝置。濾袋上的積灰也可以采用噴吹脈沖氣流的方法去除,從而達到清灰的目的,清除下來的粉塵由排灰裝置排走。袋式除塵器的除塵效率高也是與濾料分不開的,濾料性能和質量的好壞,直接關系到袋式除塵器性能的好壞和使用壽命的長短。而過濾材料是制作濾袋的主要材料,它的性能和質量是促進袋式除塵技術進步,影響其應用范圍和使用壽命。
過濾式除塵裝置包括袋式除塵器和顆粒層除塵器，前者通常利用有機纖維或無機纖維織物做成的濾袋作過濾層，而后者的過濾層多采用不同粒徑的顆粒，如石英砂、河砂、陶粒、礦渣等組成。伴著粉末重復的附著于濾袋外表面，粉末層不斷的增厚，布袋除塵器阻力值也隨之增大;脈沖閥膜片發出指令，左右淹沒時脈沖閥開啟，高壓氣包內的壓縮空氣通了，如果沒有灰塵了或是小到一定的程度了，機械清灰工作會停止工作。

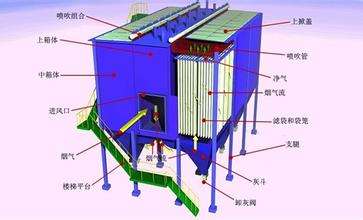

低壓脈沖袋式除塵器的氣體凈化方式為外濾式，含塵氣體由導流管進入各單元過濾室，由于設計中濾袋底離進風口上口垂直距離有足夠、合理的氣流通過適當導流和自然流向分布，達到整個過濾室內空氣分布均勻，含塵氣體中的顆粒粉塵通過自然沉降分離后直接落入灰斗，其余粉塵在導流系統的引導下，隨氣流進入中箱體過濾區，吸附在濾袋外表面。過濾后的潔凈氣體透過濾袋經上箱體、排風管排出。

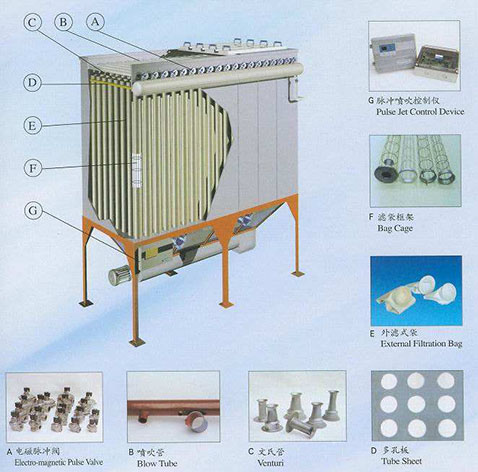

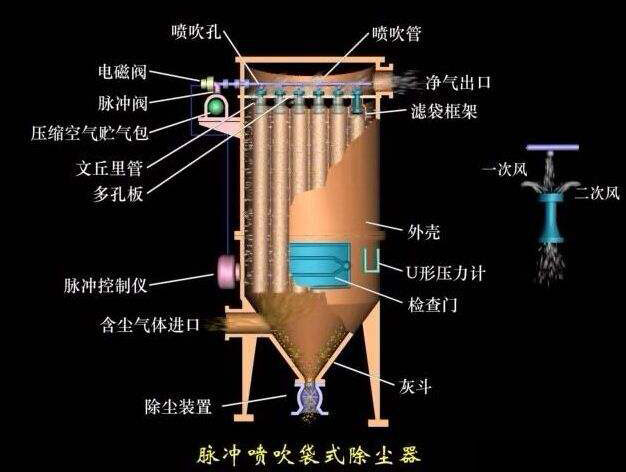

濾袋采用壓縮空氣進行噴吹清灰，清灰機構由氣包、噴吹管和電磁脈沖控制閥等組成。過濾室內每排濾袋出口頂部裝配有一根噴吹管，噴吹管下側正對濾袋中心設有噴吹口，每根噴吹管上均設有一個脈沖閥并與壓縮空氣氣包相通。清灰時，電磁閥打開脈沖閥，壓縮空氣經噴由清灰控制裝置（差壓或定時、手動控制）按設定程序打開電磁脈沖噴吹，壓縮氣體以極短促的時間按次序通過各個脈沖閥經噴吹管上的噴嘴誘導數倍于噴射氣量的空氣進入濾袋，形成空氣波，使濾袋由袋口至底部產生急劇的膨脹和沖擊振動，造成很強的清灰作用，抖落濾袋上的粉塵。
優點
⑴除塵效率高，一般在99%以上，除塵器出口氣體含塵濃度在數十mg/m3之內，對亞微米粒徑的細塵有較高的分級效率。
?、铺幚盹L量的范圍廣，小的僅1min數m3，大的可達1min數萬m3，既可用于工業爐窯的煙氣除塵，減少大氣污染物的排放。
⑶結構簡單，維護操作方便。
?、仍诒ＷC同樣高除塵效率的前提下，造價低于電除塵器。
?、刹捎貌ＡЮw維、聚四氟乙烯、P84等耐高溫濾料時，可在200℃以上的高溫條件下運行。
?、蕦Ψ蹓m的特性不敏感，不受粉塵及電阻的影響。
分類
根據“布袋除塵器分類及規格性能表示方法”的國家標準，布袋除塵器分為五類。 清灰方法是布袋除塵器分類的主要標志：
?。?）機械振動類
用機械裝置（含手動、電磁或氣動裝置）使濾袋產生振動而清灰的布袋除塵器，有適合間隙工作的非分室結構和適合連續工作的分室結構兩種構造形式的布袋除塵器。
?。?）分室反吹類
采取分室結構，利用閥門逐室切換氣流，在反向氣流作用下，迫使濾袋形縮癟或鼓脹而清灰的布袋除塵器。
?。?）噴咀反吹類
以高壓風機或壓氣機提供反吹氣流，通過移動的噴咀進行反吹，使濾袋變形抖動并穿透濾料而清灰的布袋除塵器（均為非分室結構）。
?。?）振動、反吹并用類
機械振動（含電磁振動或氣動振動）和反吹兩種清灰方式并用的布袋除塵器（均為分室結構）。
?。?）脈沖噴吹類
以壓縮空氣為清灰動力，利用脈沖噴吹機構的瞬間內放出壓縮空氣，誘導數倍的二次空氣高速射入濾袋，使濾袋急劇鼓脹，依靠沖擊振動和反向氣流而清灰的布袋除塵器。
